产品名称：余压监控主机

一、概述及组成

为了确保疏散通道的余压在火灾发生时能够处于有效的受控状态，既能阻止烟气的扩散，又能使逃生者比较轻松的打开防火门逃生，保护人员安全疏散，我公司严格按照国家标准GB50016-2014《建筑设计防火规范》和《建筑防烟排烟系统技术标准》，研发了LH800B疏散通道余压监控系统，该系统是集工业计算机技术，通讯，抗电磁干扰，数字传感器技术及工业现场总线控制技术与一体的智能化系统，可以对疏散通道余压的工作状态进行24小时实时自动巡检，对处于非正常状态的余压给出报警提示。在发生火情时，该系统可以自动调控机械加压送风系统的送风量，也可在销控中心对其进行远程控制。

LH800-B疏散通道余压监控系统是广州市领航消防有限公司为适应工程设计的需要而设计的一款产品。系统是由余压传感器装置、余压控器、泄压阀执行器及疏散通道余压监控主机所组成的。疏散通道余压监控系统主机与控制器之间是以有线的方式相连接的，示意图如图1所示。

图1 监控系统原理

二、监控系统工作原理

监控系统分为传感器、疏散通道余压控制器、泄压阀执行器以及疏散通道余压监控器。余压传感器使用高精度压传感器实时检测楼梯到或电梯前室的压力差值，当前室、封闭避难层（间）与走道之前的压力差超出25Pa-30Pa或楼梯间与走道之间的压力差超出40Pa-50Pa范围时，发出告警提示，疏散通道余压控制器通过二总线通讯方式与余压传感器连接，实时查询余压传感器当前状态及对应压力差值；当余压传感器发出告警时，余压控制器接收到告警信息，同时启动泄压阀执行器，及时有效的调整当前压力差值到正常范围内，使压力传感器处正常监视状态。

疏散通道余压监控主机与控制器间采用无极性二总线连接，当收到控制器发来的报警或故障信号时，发出声光报警并在液晶屏上显示具体的信息，监控设备有存储及打印的功能，可供随时查询。

三、灯、按键说明及安装尺寸

1、主电灯：当主电源接通时，主电源灯点亮，主电源中断时，主电灯熄灭。

2、备电灯：当主电源中断，通过备电源供电时，备电灯点亮。

3、运行灯：接通电源时，运行灯闪亮，表示本机处于运行状态。

4、通讯灯：当主机与余压监控器通信正常时，通讯灯以1HZ频率闪亮。

5、报警灯：当接收到余压传感器的报警信号时，报警灯点亮，直至手动复位。

6、故障灯：当接收到余压传感器的故障信号时，故障灯点亮，直至故障恢复。

7、数据上传：当主机与CRT图形显示装置通讯正常时，数据上传灯点亮，否则熄灭。

8、消音指示灯：当有故障或报警信息时，手动消除报警声时，消音指示灯点亮。

9、液晶显示屏：显示防火门状态、时间、主机状态、菜单设置、报警信息等。

10、打印机：微型热敏打印机，可通过设置手动或自动打印报警信息。

11、消音键：当本机处于报警状态时，按下此键，警声解除，当有新的报警时，再次发出报警声。

12、复位键：当本机处于报警状态时，按下此键，自动恢复到监控状态。

13、自检键：按下此键，LCD液晶屏点亮，所以LED指示灯点亮，发出警声报警，14秒后自动退出。

15、设置键：用于进入菜单设置。

16、上、下、左、右方向键：用于操作菜单时翻页。

17、0-9数字键：用于数据输入。

18、确认：修改和功能设置确认键。

19、退出：设置功能退出。

四、外部接线端子说明

端口说明：

1、2端口：485上传CRT接口，与CRT连接；

3、4端口：下传485接口，接疏散通道余压控制器；

5、6端口：CAN通讯接口，预留；

7、8端口：继电器报警输出，报警时常闭；

9、10端口：火灾联动输入1；

11、12端口：火灾联动输入2；

13、14端口：预留；

15、16端口：预留；

五、主要功能及技术指标

5.1功能说明

1、显示被监控余压传感器的实时监控值，报警信息和故障信息；

2、监控器主电源欠压监测；

3、监控器与余压传感器连线的断线、短路监测；

4、监控器与其备用电源连线短路、断线或故障监测；

5、故障报警响应时间：≤100s；

6、故障报警声信息：手动消除，当再次有报警信号输入时，能再次启动；

7、故障报警光信号：LED指示灯常亮；

8、存储记录所有余压传感器的报警和故障信息；

9、记录容量为10万条；

5.2技术参数

六、操作说明

注意：主机和控制器连接，控制器与余压传感器连接好后，应确保无短路、断线等故障后，才通过主机打开底板的开关为系统供电！

1、开机：

正常系统启动后，主机显示开机界面，界面打印当前软件版本。

2、主界面

启动完成后，系统进入主界面，进行正常的监视，主界面实时显示当前的时间、监控的实时数据、监控的数量，故障、报警数量，主电的状态，

这时，可以通过设置键进入菜单操作，也可直接进行复位、自检、消音的操作。

说明：

1、 设备第一次开启时，需要进入菜单，使用“搜索设备”功能进行设备注册，主机才能正常监视余压传感器；

2、 此外，当余压传感器的地址或数量发生改变时，需要重新进行搜索。

按下设置键，进入功能选择，可通过左右方向键选择功能

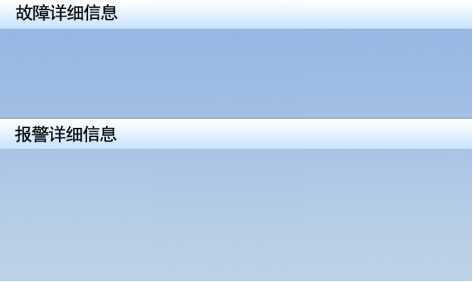

3、当前故障报警查询

界面显示当前的故障或报警信息，按下退出键回到主界面，当有新的故障或报警发送时，也会自动跳转到此界面显示。

4、参数设置

这时可通过上、下、左、右方向键选择相应的功能，按确定进入具体的功能设置。

主菜单下，提示需要密码输入时，使用数字键输入4位数字密码，按“确认”键结束，默认操作密码为“2222”，可在主菜单下的“密码修改”功能内修改。

5、报警查询界面

可查询历史报警记录，通过方向键选择需要的功能，按确认选择。故障查询操作类似。

七、保修与返修

1、本产品保质期为贰年，对其因设计、材料和工艺缺陷引起的故障实行免费质量保证。如经认定产品符合上述质保条件，供应商将免费修复和跟换

2、产品的以下问题不属于免费质保范围：

     1.1、由于安装、使用、储存不正确引起的损坏；

     1.2、超出产品规定的非正规操作和应用条件；

     1.3、由非公司授权的机构或人员修理后的设备；

     1.4、超出免费质保范围的设备；

     1.5、超出额定电压范围引起的损坏；

     1.6、不可抗拒的自然灾害引起的损坏；

     1.7、水灾或火灾而引起的损坏。

3、返修时，填写申请表，与返修产品寄到厂家；

4、正确描述各类产品异常情况，视情况予以区分；

5、收件方的收件方，保持手机/固话正常接听，地址务必清楚详细；

6、维修产品寄送时，请妥善包装，避免运输中碰撞、挤压、淋雨等导致新生问题。

警告：

系统正常投入使用后，定期检查系统运行情况。确保正常监控状态。

出现异常情况时，若无法排除请记录故障现象，及时联系厂家或驻地办。并以书面形式发送售后服务申请单到我司处理。
