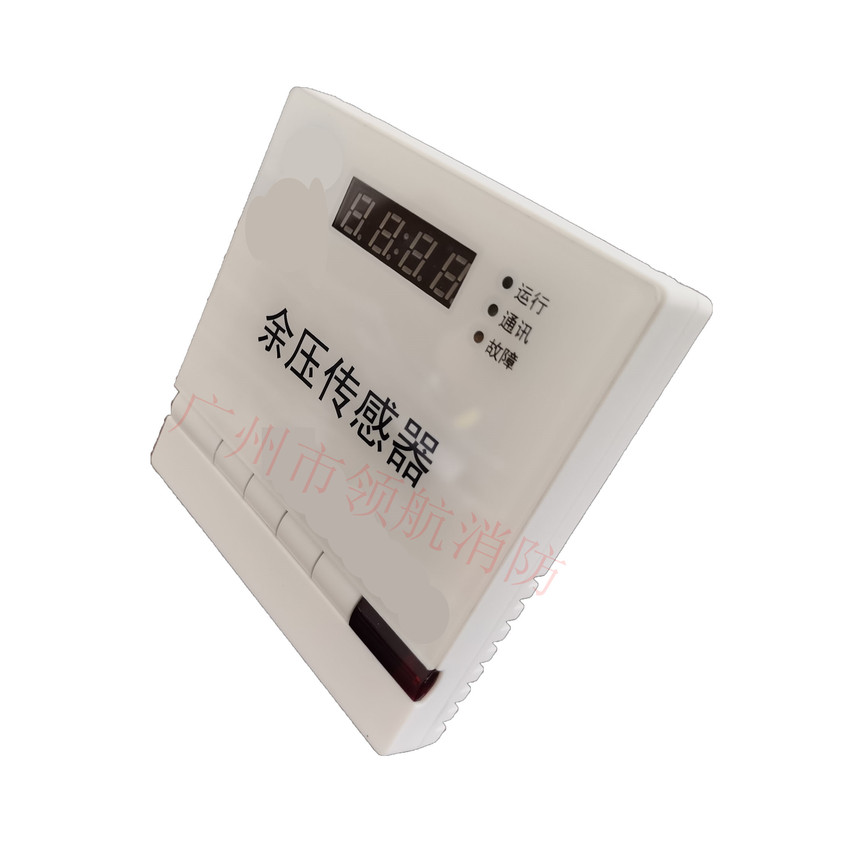

产品名称：余压传感器

一、概述

为了确保疏散通道的余压在火灾发生时能够处于有效的受控状态，既能阻止烟气的扩散，又能使逃生者比较轻松的打开防火门逃生，保护人员安全疏散，我公司严格按照国家标准GB50016-2014《建筑设计防火规范》和《建筑防烟排烟系统技术标准》，研发了LH800疏散通道余压监控系统，该系统是集工业计算机技术，通讯，抗电磁干扰，数字传感器技术及工业现场总线控制技术与一体的智能化系统，可以对疏散通道余压的工作状态进行24小时实时自动巡检，对处于非正常状态的余压给出报警提示。在发生火情时，该系统可以自动调控机械加压送风系统的送风量，也可在销控中心对其进行远程控制。

余压传感器又叫余压探测器，是消防疏散逃生系统上用来疏散人群的。主要是当发生火灾或者有烟雾时，楼梯内或者前室内压力变大，余压传感器就会发出报警，余压监控系统就会发生联动，防止烟雾扩散，使人员快速撤离，快速有效的保证人群的安全。

二、面板示意图及功能说明

1、 根据预留安装位置及气管的走向，确定具体位置，建议安装高度离地面 2米或者顶部距离吊顶（天花）0.2米；

2、 墙上打孔固定胶粒，余压传感器挂装或使用螺钉固定；

3、 测量前室与走廊压差时，余压传感器长管嘴（+）接气管，气管另一端接入相应走廊，走廊出管位置接气管座，同时螺钉固定好气管座即可。余压传感器短管嘴（-）不需接管，悬空即可；

4、 测量楼梯间与前室压差时，余压传感器短管嘴（-）接气管，气管另一侧对应接入相应楼梯间，楼梯间出管位置接气管座，同时螺钉固定好气管座即可。余压传感器长管嘴（+）不需接管，悬空即可；

5、红外编码：产品具有红外编码功能，对传感器本机地址进行设置。

6、报警范围：前室、封闭避难层（间）与走廊之前的压差应为：25Pa-30Pa；

             楼梯间与走道走之前的压差应为：40Pa-50Pa。

三、技术参数

四、安装尺寸及安装示意图

安装尺寸

五、保修与返修

1、本产品保质期为贰年，对其因设计、材料和工艺缺陷引起的故障实行免费质量保证。如经认定产品符合上述质保条件，供应商将免费修复和跟换

2、产品的以下问题不属于免费质保范围：

3、返修时，填写申请表，与返修产品寄到厂家；

4、正确描述各类产品异常情况，视情况予以区分；

5、收件方的收件方，保持手机/固话正常接听，地址务必清楚详细；

6、维修产品寄送时，请妥善包装，避免运输中碰撞、挤压、淋雨等导致新生问题。

警告：

系统正常投入使用后，定期检查系统运行情况。确保正常监控状态。

出现异常情况时，若无法排除请记录故障现象，及时联系厂家或驻地办。并以书面形式发送售后服务申请单到我司处理。
